Насосы центробежные конденсатные КС

Назначение и конструкция:

Перекачивание конденсата в пароводяных сетях электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости, химической активности и содержанию твердых частиц.

Насосы многоступенчатые с рабочими колесами одностороннего входа и приводом от двигателя через соединительную муфту. Ротор насоса вращается на двух подшипниковых опорах. Корпус насоса с горизонтальным разъемом по оси. Всасывающий патрубок направлен вертикально вниз, напорный – горизонтально.

Перекачиваемая жидкость:

Конденсат с водородным показателем рН 6,8-9,2, содержащий твердые частицы размером max 0,1 мм и концентрацией max 5мг/л.

Условные обозначения:

Насос или агрегат Кс 12-50 УХЛ4,

Кс - конденсатный;

12 - подача, м³/ч;

50 - напор, м;

УХЛ - климатическое исполнение;

4 - категория размещения.

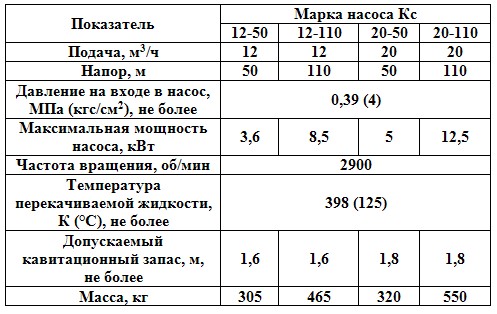

Технические характеристики:

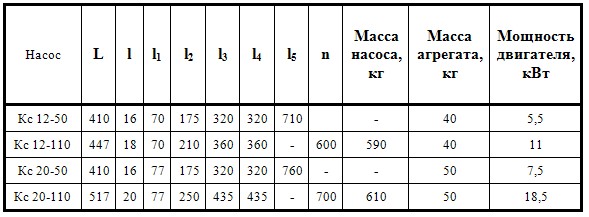

Габаритные размеры насосов Кс:
