вакуумные насосы типа НВР



Насосы вакуумные пластинчато-роторные НВР-0,1Д, 2НВР-0,1ДМ, НВР-1, НВР-4,5Д, 2НВР-5ДМ, 2НВР-20Д, 2НВР-60Д, 2НВР-90Д, 2НВР-250Д (далее насосы), предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции пожаро-взрывобезопасных нетоксичных газов, очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21% по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).

Насос 2НВР-5ДГ предназначен для откачки из герметичных объемов и перекачки в герметичные объемы до абсолютного выпускного давления воздуха, а также инертных (например: гелий, аргон и т.д.) и токсичных газов, неагрессивных к материалам конструкции и рабочей жидкости насоса.



Технические характеристики:



Характеристика насосов

НВР-0,1Д

2НВР-0,1ДМ

НВР-1

НВР-4,5Д

2НВР-5ДМ

Быстрота действия, м3/мин (л/с)

0,4 (0,12)

0,4 (0,12)

3,6 (1)

4,5 (1,25)

19,8 (5,5)

Остаточное давление, кПа (мм.рт.ст.)

6,7×10-3 (5×10-2)

6,7×10-3 (5×10-2)

1,33 (10)

1,1×10-3 (8×10-3)

6,7×10-4 (5×10-3)

Мощность электродвигателя, кВт

0,04

0,09

0,25

0,25

0,55

Напряжение, В

12, 27

220

220, 380

380

380

Наибольшее рабочее давление, кПа (мм.рт.ст.)

1,33 (10)

1,33 (10)

--

2,66 (20)

2,7 (20)

Объем откачиваемого сосуда, м3 , не более

0,07

0,07

0,7

1

3,5

Наибольшее давление паров воды на входе, кПа

1,33 (10)

1,33 (10)

1,33 (10)

2,66 (20)

2,7 (20)

Количество рабочей жидкости, заливаемой в насос, л

0,05

0,05

0,14

0,5

1,2

Габаритные размеры, мм

длина

ширина

высота

189

71

93

224

71

118

250

143

190

340

130

191

55

170

280

Масса, кг

1,7

2,5

8

10

26

Характеристика насосов

2НВР-60Д

2НВР-90Д

2НВР-250Д

2НВР-20Д

2НВР-5ДГ

Быстрота действия, м3/мин (л/с)

60 (17,6)

90 (25)

230 (63)

19,8 (5,5)

18 (5)

Остаточное давление, кПа (мм.рт.ст.)

6,7×10-4 (5×10-3)

6,7×10-4 (5×10-3)

6,7×10-4 (5×10-3)

6,7×10-4 (5×10-3)

6,7×10-4 (5×10-3)

Мощность электродвигателя, кВт

2,2

2,2

5,5

0,55

0,75

Напряжение, В

380

380

380

380

380

Наибольшее рабочее давление, кПа (мм.рт.ст.)

2,66 (20)

2,66 (20)

--

2,66 (20)

2,66 (20)

Объем откачиваемого сосуда, м3 , не более

12

12

25

3,5

3,5

Наибольшее давление паров воды на входе, кПа

2,66 (20)

2,66 (20)

2,66 (20)

2,66 (20)

2,66 (20)

Количество рабочей жидкости, заливаемой в насос, л

6

6

14

1,2

2,1

Габаритные размеры, мм

длина

ширина

высота

850

300

400

850

300

400

1080

330

526

585

240

290

628

220

324

Масса, кг

100

100

210

20

50



Габаритные и присоединительные размеры:

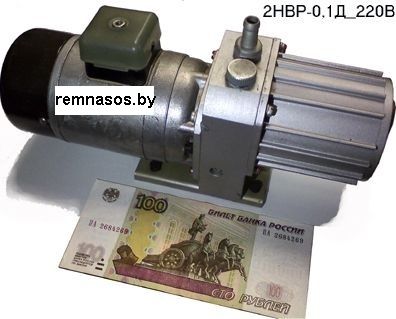

2НВР-0,1Д

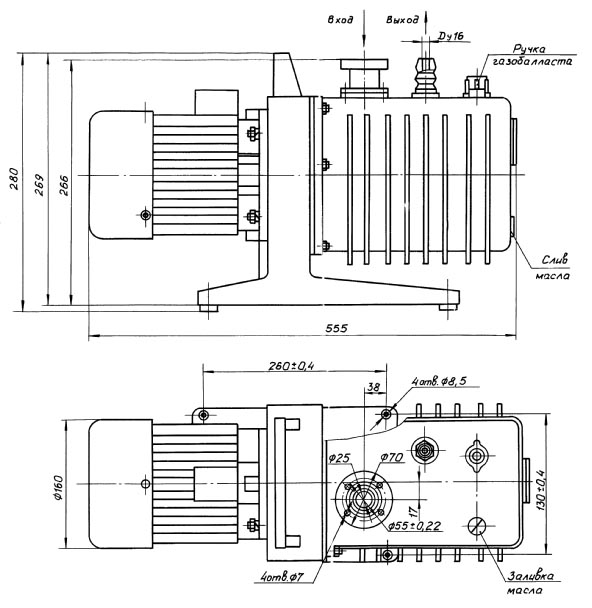

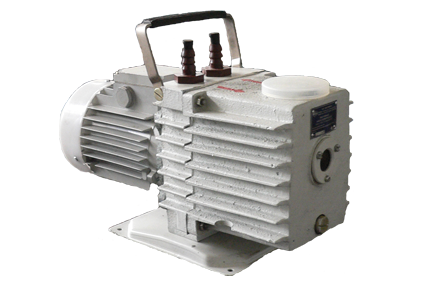

2НВР-5ДМ

2НВР-60Д, 2НВР-90Д, 2НВР-250Д

НВР-0,1Д

НВР-1

НВР-4,5Д

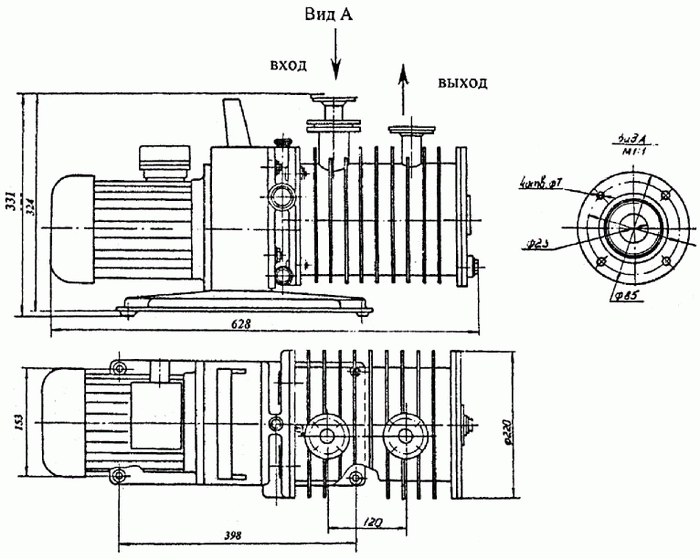

2НВР-5ДГ

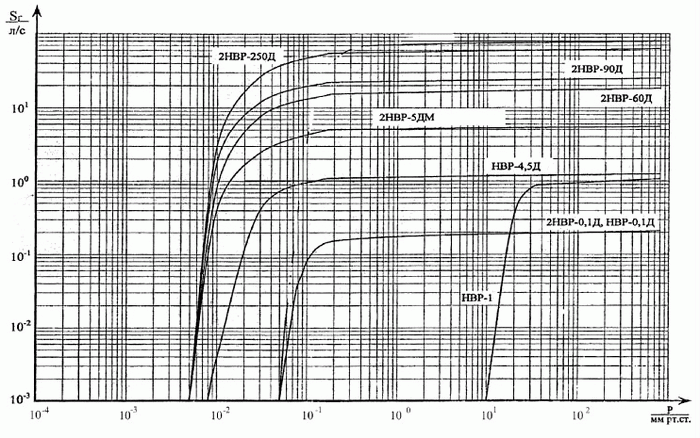

Зависимость быстроты действия насосов типа НВР от давления на входе:
