Химические самовсасывающие насосы ХМс Печать
Насосы - Химические

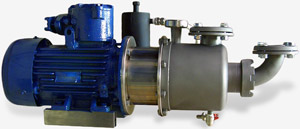

Химические самовсасывающие насосы  ХМc



Технические данные насосов:

Подача от 3 до 80 м3/ч

Напор от 2 до 55 м

Максимальное давление в корпусе - до 5 кгс/см2

Высота самовсасывания до 8 м

Температура жидкости - до +150 °С

Внешняя утечка через торцовое уплотнение – не более 0,1 см3/ч

Статические уплотнения корпуса насоса – из химически стойкой резины.



Область применения насоса:

Подъем и перекачивание из цистерн и емкостей химически активных жидкостей, моющих средств, дезинфицирующих растворов, кислот и щелочей, а также газосодержащих жидкостей. Работа под вакуумом. Высота самовсасывания до 8 м.



Преимущества насоса:

- возможность длительной работы насоса без перекачиваемой жидкости;

- применение сильфонных торцовых уплотнений фирмы «Джон Крейн» (Англия);

- улучшенные энергетические (повышенный КПД) и виброакустические характеристики;

- самовсасывание;

- малогабаритность;

- увеличен ресурс работы насоса;

- проточная часть насоса выполнена из 3мм листа хромоникелевой стали 12Х18Н10Т «К».



Характеристики электронасосных агрегатов ХМс

Насос

Подача м3/ч

Напор м

Высота самовсас м

Частота вращ., об/мин

Мощн., кВт

Dy вход мм

Dy выход мм

Масса, кг

ХМс 6,3/25К-3/2

6,3

25

8

2900

3

50

50

35

ХМс 6,3/50К-5,5/2

6,3

50

8

5,5

50

50

45

ХМс 12,5/25К-5,5/2

12,5

25

7

5,5

50

50

43

ХМс 12,5/50К-5,5/2

12,5

50

7

5,5

50

50

50

ХМс 25/25К-7,5/2

25

25

7

7,5

50

50

54

ХМс 25/50К-7,5/2

25

50

7

7,5

50

50

57

ХМс 50/25К-7,5/2

50

25

7

7,5

80

65

62

ХМс 50/32К-11/2

50

32

6

11

80

50

89

ХМс 80/20К-11/2

80

20

6

11

80

50

100



Двигатель насоса:

Фланцевый трехфазный (общепромышленный или взрывозащищенный).

Комплектация электродвигателем взрывозащищенного исполнения для перекачивания взрывоопасных жидкостей.



Материал проточной части насоса:

Корпус насоса, закрытое рабочее колесо, крышка корпуса, втулка вала, гайка колеса из нержавеющей стали 12Х18Н10Т.



Специальные варианты исполнения насоса:

- рабочее колесо открытого типа.

- проточная часть из хромоникельмолибденовой стали10Х17Н13М2Т «Е» или 06ХН28МДТ «И».

- двойное торцовое уплотнение с автономной затворной системой и системой охлаждения.

- фланцевые патрубки



Пример условного обозначения электронасоса:

ХМс 12,5/25К–5,5/2Е-55-У2, где:

Х – химический

М - моноблочный

с - самовсасывающий

12,5 - номинальная подача, м3/час

25 - номинальный напор, м

К - материал проточной части насоса, хромоникелевая сталь 12Х18Н10Т

5,5 - мощность электродвигателя, (кВт)

2 – индекс частоты вращения электродвигателя (число полюсов), 2900 об/мин

Е - взрывобезопасный эл. двигателя

55 - торцовое уплотнение вала

У2 - климатическое исполнение



Габаритный чертёж и размеры электронасоса ХМc:
