Электродвигатели рудничные
Серии АИУ90-200, 2АИУ225-250, АИУЛ180, ВАИУ112-200
Двигатели асинхронные взрывозащищенные с короткозамкнутым ротором предназначены для работы от сети трехфазного переменного тока, частотой 50 Гц и 60 Гц для привода стационарных машин во взрывоопасных производствах угольной промышленности.
Двигатели изготавливаются для поставок в страны с умеренным (с видом климатического исполнения У2, 5) и тропическим (с видом климатического исполнения Т2, 5) климатом.

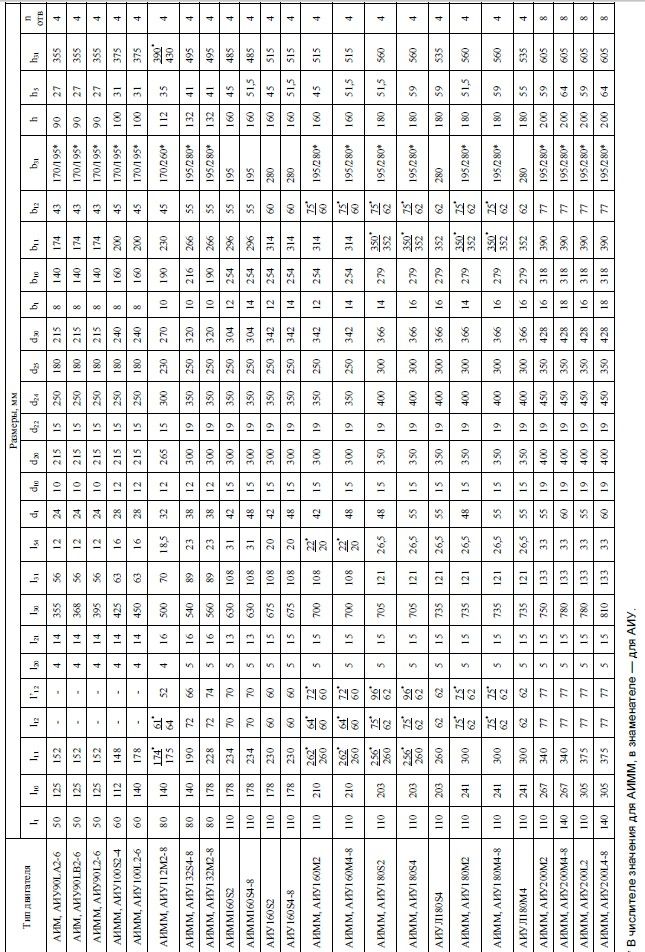

Привязка мощностей двигателей к установочно-присоединительным размерам соответствует РС 3031-71.
Рассчитаны для работы в режиме S1, допускается работа двигателей в режимах S2, S3, S4 на одном из стандартных напряжений от 220В до 660В. Двигатели ВАИУ изготавливаются на напряжение 660/1140 В.
По согласованию с изготовителем могут изготавливаться двигатели с питанием от частотно-регулируемых преобразователей.
Маркировка взрывозащиты двигателей:
серии АИУ90-200, 2АИУ225-250, ВАИУ112-200 - РВ ЗВ
РВ - Подгруппа электрооборудования.
3В - Взрывонепроницаемая оболочка.

Степень защиты двигателей: IP54.. Класс нагревостойкости изоляции двигателей «F» (двигателей ВАИУ - класс «Н»). Двигатели серии, 2АИУ225,250 изготавливаются с обмоткой из жестких катушек.
Двигатели изготавливаются следующих исполнений по способу монтажа по ГОСТ 2479:
- на лапах - IM1081;
- на лапах с фланцем - IM2081;
- без лап с фланцем - IM3081 (для АИУ225, 250 - IM3011).
По согласованию двигатели могут быть изготовлены с двумя концами вала.
Коробка выводов двигателей АИУ90 - 200 имеет три силовых проходных зажима, двигателей АИУ225,250 - шесть силовых зажимов.
Двигатели АИУЛ асинхронные взрывозащищенные с короткозамкнутым ротором предназначены для работы от сети трехфазного переменного тока, частотой 50 Гц для привода шахтных лебедок типа ЛВ-25, ЛВУ-25 во взрывоопасных производствах угольной промышленности.
Вид климатического исполнения У2,5; Т2,5.
Маркировка взрывозащиты двигателей РВ ЗВ.
Степень защиты IP54. Класс нагревостойкости изоляции "F". Режим работы S4.
Исполнение по способу монтажа IM1081; IM2081; IM3081.
Коробка выводов двигателей АИУЛ имеет три силовых проходных зажима.
Установочно-присоединительные размеры двигателей ВАИУ112-200 соответствуют размерам двигателей АИУ112-200.
Технические характеристики двигателей АИУ и АИУЛ:
|
Тип двигателя
|
Мощность, кВт
|
Скольжение, %
|
Частота вращ. об/мин
|
кпд, %
|
COS φ
|
Ном. ток, А
при 380/660
|
Ммакс /
Мн
|
Мпуск /
Мн
|
Ммин
/
Мн
|
Iпуск
/
Iн
|
Масса, кг
IM 1081
|
|
АИУ90LA2
|
1.5
|
6,0
|
3000
|
81,0
|
0,88
|
4.5/2,6
|
2,5
|
1,8
|
1,3
|
6,0
|
43
|
|
АИУ90LB2
|
2,2
|
4,9
|
3000
|
80,0
|
0.88
|
6,9/3,8
|
2,9
|
2,3
|
1,3
|
6,0
|
46
|
|
АИУ90L2
|
3,0
|
5,0
|
3000
|
82,5
|
0,87
|
6,4/3,7
|
2,5
|
2,1
|
1,3
|
6,5
|
50,5
|
|
АИУ100S2
|
4,0
|
4,0
|
3000
|
85,5
|
0,87
|
8.2/4,7
|
2,8
|
2,3
|
1,8
|
6,7
|
59,5
|
|
АИУI00L2
|
5,5
|
4,8
|
3000
|
86,0
|
0,89
|
10,9/6,3
|
2,7
|
2,2
|
1,8
|
6,7
|
65,5
|
|
АИУ112М2
|
7,5
|
4,2
|
3000
|
88,0
|
0,90
|
14.4/8,3
|
3,1
|
2,4
|
2,0
|
7,0
|
73,0
|
|
АИУI32M2
|
11.0
|
3,2
|
3000
|
88,5
|
0,88
|
21 /12,4
|
3,1
|
2,0
|
1.3
|
6,5
|
113,4
|
|
АИУ160S2
|
15,0
|
2,7
|
3000
|
87,6
|
0.92
|
28/16.3
|
3,0
|
2,1
|
1.3
|
7,0
|
169
|
|
АИУ160М2
|
18.5
|
2,8
|
3000
|
88,5
|
0,92
|
35/19,9
|
3,1
|
2,2
|
1,3
|
7,0
|
160
|
|
АИУ180S2
|
22,0
|
2,2
|
3000
|
89,5
|
0,92
|
41/23
|
3,3
|
2,0
|
1.3
|
7,5
|
215
|
|
АИУ180М2
|
30,0
|
2,3
|
3000
|
90,0
|
0,91
|
56/32
|
3,4
|
2,0
|
1,3
|
7,5
|
230
|
|
АИУ200М2
|
37,0
|
2,5
|
3000
|
90,5
|
0,89
|
70/40
|
3,0
|
2,2
|
1.2
|
7,0
|
250
|
|
АИУ200L2
|
45,0
|
2,5
|
3000
|
91,5
|
0,88
|
85/49
|
3,3
|
2,2
|
1,2
|
7,0
|
260
|
|
2АИУ225М2
|
55,0
|
2,0
|
3000
|
92,1
|
0,93
|
98/56
|
3,2
|
2,3
|
1.3
|
8,5
|
418
|
|
2АИУ25032
|
75,0
|
1,7
|
3000
|
91,0
|
0.94
|
135/78
|
3,0
|
2,0
|
1.2
|
8,5
|
510
|
|
2АИУ250М2
|
90.0
|
2,0
|
3000
|
92,3
|
0,94
|
158/91
|
3,2
|
2,2
|
1,2
|
8,5
|
550
|
|
АИУ90LА4
|
1.1
|
6,0
|
1500
|
79.0
|
0,80
|
2,6/1,5
|
2,2
|
1,8
|
1,3
|
5,1
|
43,0
|
|
АИУ90LВ4
|
1,5
|
6,2
|
1500
|
81.0
|
0,79
|
3.6/2,1
|
2,8
|
2,3
|
1,4
|
5,1
|
46,0
|
|
АИУ90L4
|
2,2
|
6,5
|
1500
|
81,5
|
0.80
|
5.1/3,0
|
2,8
|
2,0
|
1,5
|
6,0
|
50,5
|
|
АИУ100S4
|
3,0
|
5,3
|
1500
|
82,0
|
0,81
|
6.9/4,0
|
2,6
|
2,0
|
1,6
|
5,3
|
59,5
|
|
АИУ100L4
|
4,0
|
4,9
|
1500
|
84,2
|
0.83
|
8,7/5,0
|
2,6
|
2,2
|
1,6
|
5,5
|
65,5
|
|
АИУ112М4
|
5,5
|
4,0
|
1500
|
87,0
|
0.84
|
11.4 /6,6
|
2,8
|
2,3
|
1,8
|
7,0
|
73,0
|
|
АИУ132S4
|
7,5
|
3,3
|
1500
|
89,3
|
0.855
|
14.9/8,6
|
3,1
|
2,3
|
1,4
|
7,0
|
117,5
|
|
АИУ132М4
|
11.0
|
3.8
|
1500
|
89,7
|
0.855
|
22/12,5
|
3,1
|
2,4
|
1,3
|
6,5
|
118
|
|
АИУ160S4
|
15.0
|
2,5
|
1500
|
90,5
|
0,88
|
29/16,5
|
3,1
|
2,0
|
1,2
|
7,2
|
174
|
|
АИУ160М4
|
18,5
|
2,5
|
1500
|
91,0
|
0,89
|
35/20
|
3,2
|
2,3
|
1,2
|
7,0
|
169
|
|
АИУ180S4
|
22,0
|
1,8
|
1500
|
92,0
|
0,89
|
41/24
|
3,3
|
2,0
|
1,3
|
7,6
|
215
|
|
АИУЛ18054
|
22,0
|
2,0
|
1500
|
91,5
|
0,89
|
42/24
|
3,0
|
2.0
|
1,3
|
7,0
|
217
|
|
АИУ180М4
|
30.0
|
2,2
|
1500
|
91,5
|
0.89
|
56/32
|
3,0
|
2,0
|
1,2
|
7,0
|
230
|
|
АИУЛ180М4
|
30.0
|
2,2
|
1500
|
91,4
|
0.89
|
58/33
|
3,4
|
2.0
|
1,3
|
7,6
|
232
|
|
АИУ200М4
|
37.0
|
2,1
|
1500
|
92,1
|
0,88
|
69/40
|
2,8
|
2,2
|
1,2
|
6,7
|
255
|
|
АИУ200L4
|
45,0
|
2,1
|
1500
|
92,4
|
0.88
|
84/48
|
2,8
|
2,0
|
1,2
|
6,9
|
275
|
|
2АИУ225М4
|
55,0
|
1,5
|
1500
|
92,7
|
0.86
|
102/59
|
2,9
|
2,8
|
1,5
|
7,0
|
421
|
|
2АИУ250S4
|
75,0
|
1,5
|
1500
|
93,5
|
0,88
|
138/80
|
2,8
|
2,6
|
1,4
|
7,0
|
500
|
|
2АИУ250М4
|
90.0
|
1,5
|
1500
|
93,9
|
0,88
|
167/96
|
2,8
|
2.5
|
1,3
|
7,0
|
560
|
|
АИУ90LA6
|
0,75
|
7,0
|
1000
|
72,1
|
0,74
|
2.1 /1,2
|
2,0
|
1.7
|
1.2
|
4,5
|
43,0
|
|
АИУ90LB6
|
1.1
|
9,0
|
1000
|
76,1
|
0,75
|
2,9/1,7
|
2,9
|
2,3
|
1,3
|
4,5
|
46,0
|
|
АИУ90L6
|
1.5
|
7,0
|
1000
|
76,7
|
0,72
|
4,1/2,4
|
2,5
|
2.1
|
1,5
|
4,4
|
50,5
|
|
АИУ100L6
|
2,2
|
4,5
|
1000
|
81,5
|
0.74
|
5,5/3,2
|
2,5
|
2,0
|
1,4
|
5,2
|
65,5
|
|
АИУ112МА6
|
3,0
|
5,5
|
1000
|
80.0
|
0.79
|
7.2/4,2
|
2,8
|
2.0
|
1,5
|
5,1
|
73
|
|
АИУ112МВ6
|
4,0
|
4,6
|
1000
|
82,6
|
0.78
|
9,4 / 5,4
|
3,2
|
2.0
|
1.6
|
5,6
|
73
|
|
АИУ132S6
|
5,5
|
4,0
|
1000
|
86,3
|
0,80
|
12,1 /7,0
|
2,7
|
2,2
|
1.5
|
6,5
|
117,5
|
|
АИУI32M6
|
7,5
|
4,0
|
1000
|
86,6
|
0,80
|
16.4/9,5
|
2,9
|
2.4
|
1.5
|
6,5
|
129
|
|
АИУ160S6
|
11,0
|
3,4
|
1000
|
88,5
|
0,86
|
22/12,6
|
2,9
|
2.0
|
1.2
|
6,5
|
174
|
|
АИУ160М6
|
15,0
|
3,4
|
1000
|
88,8
|
0.85
|
30/17.4
|
2,9
|
2,1
|
1.2
|
6,5
|
169
|
|
АИУ180М6
|
18.5
|
3,4
|
1000
|
88,6
|
0.89
|
36/21
|
3,0
|
2,0
|
1.3
|
6,5
|
230
|
|
АИУ200М6
|
22,0
|
2,0
|
1000
|
90,9
|
0.91
|
40/23
|
2,8
|
2.1
|
1.2
|
7,0
|
255
|
|
АИУ200L6
|
30,0
|
2,1
|
1000
|
90,9
|
0.90
|
56/32
|
2,8
|
2,0
|
1.2
|
7,0
|
275
|
|
2АИУ225М6
|
37,0
|
1.8
|
1000
|
91,2
|
0,86
|
72/41
|
2,5
|
2,3
|
1.3
|
6,5
|
381
|
|
2АИУ250S6
|
45,0
|
1.8
|
1000
|
93,0
|
0,84
|
88/51
|
2,5
|
2,3
|
1.4
|
7,0
|
500
|
|
2АИУ250М6
|
55.0
|
1.8
|
1000
|
93.4
|
0.85
|
107/62
|
2,3
|
2.1
|
1.4
|
6,5
|
500
|
|
АИУ112МА8
|
2,2
|
5,0
|
750
|
75,0
|
0,70
|
6,4 / 3,7
|
2,2
|
1,9
|
1,5
|
5,0
|
73
|
|
АИУ112МВ8
|
3,0
|
6,7
|
750
|
77,2
|
0,71
|
8,3 / 4,8
|
2,4
|
1,9
|
1,5
|
4,9
|
73
|
|
АИУ132S8
|
4,0
|
5,3
|
750
|
84,0
|
0,70
|
10,3/ 6,0
|
2,4
|
1,8
|
1,5
|
4,9
|
117,5
|
|
АИУ132М8
|
5,5
|
5,3
|
750
|
82,0
|
0,725
|
14,1/ 8,1
|
2,5
|
1,8
|
1,5
|
4,4
|
119
|
|
АИУ160S8
|
7,5
|
3,3
|
750
|
87,5
|
0,76
|
17,1/ 9,9
|
2,8
|
2,0
|
1,2
|
6,0
|
174
|
|
АИУ160М8
|
11,0
|
3,3
|
750
|
87,0
|
0,75
|
26 / 14,7
|
2,9
|
2,0
|
1,2
|
5,6
|
169
|
|
АИУ180М8
|
15,0
|
3,8
|
750
|
86,2
|
0,83
|
32 / 18,3
|
2,5
|
1,6
|
1,1
|
5,5
|
230
|
|
АИУ200М8
|
18,5
|
2,1
|
750
|
89,0
|
0,81
|
39 / 22
|
2,6
|
2,0
|
1,2
|
6,0
|
255
|
|
АИУ200L8
|
22,0
|
2,1
|
750
|
89,2
|
0,81
|
46 / 27
|
2,7
|
2,0
|
1,2
|
6,0
|
275
|
|
2АИУ225М8
|
30,0
|
2,0
|
750
|
89,0
|
0,78
|
66 / 38
|
2,3
|
2,2
|
2,2
|
6,0
|
381
|
|
2АИУ250S8
|
37,0
|
1,5
|
750
|
91,3
|
0,77
|
80 / 46
|
2,1
|
2,0
|
1,3
|
5,5
|
500
|
|
2АИУ250М8
|
45,0
|
1,5
|
750
|
91,5
|
0,79
|
95 / 55
|
2,1
|
2,0
|
1,3
|
5,5
|
500
|
Технические характеристики двигателей ВАИУ
|
Тип двигателя
|
Мощн.
кВт
|
Скольжение, %
|
Частота
вращ.,
об./мин.
|
КПД,%
|
cos φ
|
Номинал ток, А
при 660/1140
|
Ммакс
/
Мн
|
Мпуск /
Мн
|
Ммин
/
Мн
|
Iпуск
/
Iн
|
Масса, кг
IМ 1081
|
|
ВАИУ112М2
|
7,5
|
4,2
|
3000
|
88,0
|
0,90
|
8,3 / 4,8
|
3,1
|
2,4
|
2,0
|
7,0
|
81
|
|
ВАИУ132М2
|
11,0
|
3,2
|
3000
|
88,5
|
0,88
|
12,4 / 7,2
|
3,1
|
2,0
|
1,3
|
6,5
|
122
|
|
ВАИУ160S2
|
15,0
|
2,7
|
3000
|
87,6
|
0,92
|
16,3 / 9,4
|
3,2
|
2,0
|
1,3
|
7,5
|
169
|
|
ВАИУ160М2
|
18,5
|
2,8
|
3000
|
88,5
|
0,92
|
19,9/11,5
|
3,4
|
2,2
|
1,3
|
7,0
|
168
|
|
ВАИУ180S2
|
22,0
|
2,2
|
3000
|
89,5
|
0,92
|
23 / 13,5
|
3,3
|
1,9
|
1,3
|
7,5
|
217
|
|
ВАИУ 180М2
|
30,0
|
2,2
|
3000
|
89,2
|
0,91
|
32 / 18,7
|
3,4
|
2,0
|
1,3
|
7,5
|
232
|
|
ВАИУ200М2
|
37,0
|
2,1
|
3000
|
91,5
|
0,91
|
39 / 23
|
3,0
|
2,0
|
1,2
|
6,3
|
355
|
|
ВАИУ 200L2
|
45,0
|
2,1
|
3000
|
91,7
|
0,91
|
47 / 27
|
3,0
|
1,96
|
1,2
|
6,0
|
385
|
|
ВАИУ112М4
|
5,5
|
4,0
|
1500
|
87,0
|
0,84
|
6,6 / 3,8
|
2,8
|
2,3
|
1,8
|
7,0
|
83
|
|
ВАИУ132S4
|
7,5
|
3,3
|
1500
|
89,3
|
0,855
|
8,6 / 5,0
|
3,1
|
2,3
|
1,4
|
7,0
|
128
|
|
ВАИУ132М4
|
11,0
|
3,8
|
1500
|
89,7
|
0,855
|
12,5 / 7,3
|
3,1
|
2,4
|
1,3
|
6,5
|
127
|
|
ВАИУ160S4
|
15,0
|
2,5
|
1500
|
89,8
|
0,89
|
16,4 / 9,5
|
3,1
|
2,0
|
1,2
|
7,2
|
174
|
|
ВАИУ160М4
|
18,5
|
2,5
|
1500
|
90,4
|
0,89
|
20 / 11,6
|
3,2
|
2,1
|
1,2
|
7,0
|
177
|
|
ВАИУ180S4
|
22,0
|
1,8
|
1500
|
92,0
|
0,90
|
23 / 13,5
|
3,3
|
2,0
|
1,3
|
7,6
|
217
|
|
ВАИУ180М4
|
30,0
|
2,2
|
1500
|
91,3
|
0,89
|
32 / 18,7
|
3,0
|
2,0
|
1,3
|
7,0
|
232
|
|
ВАИУ200М4
|
37,0
|
1,8
|
1500
|
91,8
|
0,87
|
41 / 23
|
2,8
|
2,0
|
1,2
|
7,0
|
385
|
|
ВАИУ200L4
|
45,0
|
1,8
|
1500
|
92,0
|
0,86
|
50 / 29
|
2,8
|
2,0
|
1,2
|
7,6
|
415
|
|
ВАИУ112МА6
|
3,0
|
5,5
|
1000
|
80,0
|
0,79
|
4,2 / 2,4
|
2,8
|
2,0
|
1,5
|
5,1
|
82
|
|
ВАИУ112МВ6
|
4,0
|
4,6
|
1000
|
82,6
|
0,78
|
5,4 / 3,1
|
3,2
|
2,0
|
1,6
|
5,6
|
83
|
|
ВАИУ132S6
|
5,5
|
4,0
|
1000
|
86,3
|
0,80
|
7,0 / 4,0
|
2,7
|
2,2
|
1,5
|
6,5
|
128
|
|
ВАИУ132М6
|
7,5
|
4,0
|
1000
|
86,6
|
0,80
|
9,5 / 5,5
|
2,9
|
2,4
|
1,5
|
6,5
|
138
|
|
ВАИУ160S6
|
11,0
|
3,4
|
1000
|
88,5
|
0,87
|
12,5 / 7,2
|
2,9
|
2,0
|
1,2
|
6,4
|
172
|
|
ВАИУ160М6
|
15,0
|
3,4
|
1000
|
88,5
|
0,86
|
17,2/10,0
|
2,9
|
2,1
|
1,2
|
6,1
|
174
|
|
ВАИУ180М6
|
18,5
|
3,4
|
1000
|
88,6
|
0,89
|
21 /12,0
|
3,0
|
2,0
|
1,3
|
6,5
|
232
|
|
ВАИУ200М6
|
22,0
|
2,1
|
1000
|
90,7
|
0,90
|
24 / 13,6
|
2,9
|
2,0
|
1,2
|
7,0
|
385
|
|
ВАИУ200L6
|
30,0
|
2,1
|
1000
|
90,9
|
0,90
|
32 / 18,6
|
2,9
|
2,0
|
1,2
|
7,0
|
415
|
|
ВАИУ112МА8
|
2,2
|
5,0
|
750
|
75,0
|
0,70
|
3,7 / 2,1
|
2,2
|
1,9
|
1,5
|
5,0
|
82
|
|
ВАИУ112MВ8
|
3,0
|
6,7
|
750
|
77,2
|
0,71
|
4,8 / 2,8
|
2,4
|
1,9
|
1,5
|
4,9
|
83
|
|
ВАИУ132S8
|
4,0
|
5,3
|
750
|
84,0
|
0,70
|
6,0 / 3,4
|
2,4
|
1,8
|
1,5
|
4,9
|
128
|
|
ВАИУ132М8
|
5,5
|
5,3
|
750
|
82,0
|
0,725
|
8,1 / 4,7
|
2,5
|
1,8
|
1,5
|
4,9
|
128
|
|
ВАИУ160S8
|
7,5
|
3,3
|
750
|
86,8
|
0,746
|
10,2 / 5,9
|
2,8
|
2,0
|
1,2
|
5,6
|
172
|
|
ВАИУ160M8
|
11,0
|
3,3
|
750
|
87,0
|
0,75
|
14,7 / 8,5
|
2,9
|
2,0
|
1,2
|
5,6
|
174
|
|
ВАИУ180М8
|
15,0
|
3,7
|
750
|
87,0
|
0,82
|
18,2/10,7
|
3,0
|
2,0
|
1,1
|
6,2
|
232
|
|
ВАИУ200M8
|
18,5
|
2,5
|
750
|
89,1
|
0,832
|
22 /12,7
|
2,6
|
2,0
|
1,2
|
6,3
|
385
|
|
ВАИУ200L8
|
22,0
|
2,5
|
750
|
89,8
|
0,84
|
26 /14,8
|
2,6
|
2,0
|
1,2
|
6,3
|
415
|
Габаритные размеры:
|
