НАСОСЫ РАДИАЛЬНО-ПОРШНЕВЫЕ НЕРЕГУЛИРУЕМЫЕ ТИПОВ НР и НС
Агрегаты А50НР и А50НС
 Насосы предназначены для применения в гидроприводах, соответствующих требованиям ГОСТ 17411-81. Насосы работают на чистом минеральном масле вязкостью 21...256 мм2/с при температуре 10...50 °С и тепературе окружающей среды 0... 50 °С согласно ГОСТ 15150-69. Для обеспечения чистоты рабочей жидкости рекомендуется для насосов применять фильтры с номинальной тонкостью фильтра не более 25 мкм. Рекомендуемые марки масел ВНИИ НП-403 ГОСТ 16728-78: ИГП18, ИГП30 ТУ3810.1413-78: И20...И40А ГОСТ 20799-88. При эксплуатации насосы погружаются в рабочую жидкость. По заказу потребителя могут быть изготовлены в непогружаемом состоянии. Насосы выпускаются в климатическом исполнении УХЛ и 0, категория размещения 4 по ГОСТ 15150-69.
Технические характеристики:
|
Наименование параметра
|
Величина параметров для насосов типа 50НР
|
|
4
|
63
|
8
|
8/2
|
10
|
16
|
32
|
32/2
|
63
|
63/2
|
|
Количество отводов
радиально-поршневого насоса
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
2
|
1
|
2
|
|
Номинальный рабочий объем, см3
радиально-поршневого насоса
(одного отвода радиально-поршневого насоса)
|
4
|
6
|
8
|
(8/2)
|
10
|
16
|
32
|
(32/2)
|
63
|
(63/2)
|
|
Частота вращения, с-1 (об/мин)
номинальная
максимальная
минимальная
|
25(1500)
25(1500)
5(300)
|
|
Подача, л/мин радиально-поршневого насоса номинальная
(одного отвода насоса номинальная)
|
5.5
|
8.6
|
11
|
11 (5,5)
|
13,2
|
22
|
|
44.1 (22)
|
80
|
80
40
|
|
Давление на выходе, МПа
номинальное
максимальное
|
50
63
|
|
Давление на входе, МПа номинальное
максимальное
|
-0,02
+0,05
|
|
Коэффициент подачи, не менее радиально-поршневого насоса,
в том числе одного отвода
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,91
|
0,91
|
|
КПД, не менее насоса при работе одного отвода
|
0,92 0,84
|
|
Масса насоса (без рабочей жидкости), кг не более, исполнение фланцевое
|
19
|
19
|
24
|
24
|
33
|
33
|
39
|
39
|
77
|
77
|
|
Удельная масса, кг/кВт, не более, исполнение фланцевое
|
4,23
|
2,7
|
2,67
|
2,67
|
3,4
|
1,84
|
1,08
|
1,08
|
1,18
|
1,18
|
|
Номинальная мощность, кВт насоса при нагрузке на один отвод
|
4,9
|
7,7
|
9,8
|
9,8 5,1
|
11,7
|
19,5
|
39,2
|
39,2 21,4
|
71
|
71
39
|
|
Холодоустойчивость, °С для исполнения УХЛ и О
|
-50
|
|
Наименование параметра
|
Величина параметров для насосов типа 50НС
|
|
4
|
63
|
8
|
8/2
|
10
|
16
|
32
|
32/2
|
63
|
63/2
|
|
Количество отводов радиально-поршневого насоса
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
2
|
1
|
2
|
|
Номинальный рабочий объем, см3
– радиально-поршневого насоса
– одного отвода радиально-поршневого насоса
– пластинчатого насоса
|
4
12
|
6
12,5
|
8
12,5
|
8
8/2
12,5
|
10
12,5
|
16
12,5
|
32
12,5
|
32
32/2
12,5
|
63
12,5
|
63
63/2
12,5
|
|
Частота вращения, с-1 (об/мин)
номинальная
максимальная
минимальная
|
25(1500)
25(1500)
5(300)
|
|
Подача, л/мин радиально-поршневого насоса номинальная
– одного отвода насоса номинальная
– пластинчатого насоса
|
5,5
17,5
|
8,6
17,5
|
11
17,5
|
11
5,5
17,5
|
13,2
17,5
|
22
17,5
|
44,1
17,5
|
44,1
22
17,5
|
80
17,5
|
80
40
17,5
|
|
Давление на выходе, МПа
радиально-поршневого насоса
номинальное
максимальное
пластинчатого насоса
номинальное
максимальное
|
50
63
2,5
6,3
|
|
Давление на входе, МПа
радиально-поршневой насос
номинальное
максимальное
пластинчатого насоса
номинальное
максимальное
|
-0,02
+0,05
-0,02
+0,02
|
|
Масса насоса (без рабочей жидкости), кг не более, исполнение фланцевое
|
23,5
|
23,5
|
28,5
|
28,5
|
37,5
|
37,5
|
43,5
|
43,5
|
81,5
|
81,5
|
|
Удельная масса, кг/кВт, не более, исполнение фланцевое
|
4,23
|
2,7
|
2,67
|
2,67
|
3,4
|
1,84
|
1,08
|
1,08
|
1,18
|
1,18
|
|
Холодоустойчивость, °С для исполнения УХЛ и О
|
-50
|
|
Виброустойчивость
|
III степень жесткости ОТС2 Н90-19-83
|

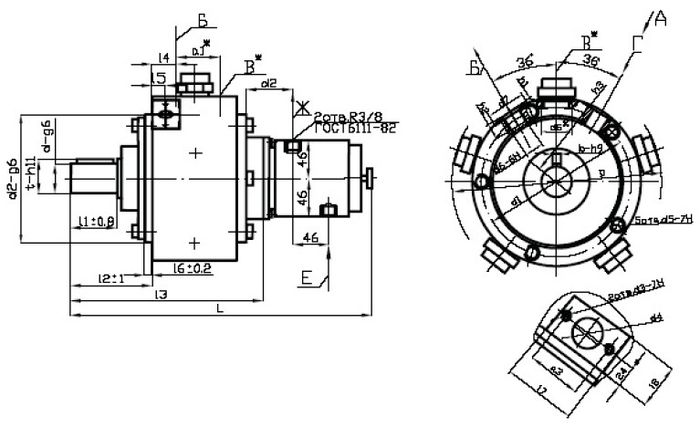

Габаритные и присоединительные размеры насосов 50НР
|
Насос
|
L
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
l7
|
h1
|
h2
|
h3
|
a1
|
a
|
|
50НР4 50НР6,3
|
204
|
58
|
94
|
42
|
21.5
|
8
|
65
|
45
|
2
|
18
|
83
|
-
|
54
|
|
50НР8 50НР8/2
|
227
|
58
|
94
|
27
|
21.5
|
8
|
65
|
45
|
2
|
18
|
83
|
56
|
54
|
|
50НР10 50НР16 50НР32 50НР32/2
|
247
278
|
80
|
120
|
50
38
|
24
|
8
|
83
|
50
|
2
|
18
|
102
|
56
|
60
|
|
50НР63 50НР63/2
|
442
|
82
|
125
|
335
|
47
|
9
|
-
|
-
|
3
|
28
|
-
|
86
|
-
|
|
Насос
|
В
|
D
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
t
|
|
50НР4 50НР6,3
|
10
|
246
|
36
|
162
|
145
|
M10*5
|
22
|
M8*15
|
M27*2
|
35
|
39
|
|
50НР8 50НР8/2
|
10
|
246
|
36
|
162
|
145
|
M10*5
|
22
|
M8*15
|
M27*2
|
35
|
39
|
|
50НР10 50НР16 50НР32 50НР32/2
|
10
|
288
|
36
|
195
|
175
|
M10*15
|
31
|
M8*15
|
M27*2
|
35
|
39
|
|
50НР63 50НР63/2
|
16
|
300
|
55
|
255
|
230
|
-
|
M48*2
|
M14*18
|
M36*2
|
45
|
59
|
Габаритные и присоединительные размеры насосов 50НС
|
Насос
|
L
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
l7
|
h1
|
h2
|
h3
|
a1
|
a2
|
|
50НС4 50НР6,3
|
315
|
58
|
94
|
208
|
42
|
8
|
65
|
45
|
2
|
18
|
83
|
-
|
30
|
|
50НС10 50НС16 50НС32 50НС32/2
|
358
390
|
80
|
120
|
240
282
|
50
38
|
8
|
83
|
50
|
2
|
18
|
102
|
56
|
30
|
|
50НС63 50НС63/2
|
426
|
82
|
125
|
319
|
47
|
9
|
102
|
70
|
3
|
22
|
130
|
70
|
30
|
|
Насос
|
a3
|
В
|
D
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
t
|
|
50НС4 50НР6,3
|
54
|
10
|
246
|
36
|
162
|
145
|
М10*5
|
22
|
M8*15
|
М27*2
|
35
|
39
|
|
50НС10 50НС16 50НС32 50НС32/2
|
60
|
10
|
288
|
36
|
195
|
175
|
М10*5
|
31
|
M8*15
|
М27*2
|
35
|
39
|
|
50НС63 50НС63/2
|
|
16
|
335
|
55
|
255
|
230
|
М12*18
|
50
|
М12*18
|
М36*2
|
45
|
59
|
Агрегаты насосные типа А50НР, А50НС состоят из насоса типа НР (НС) и электродвигателя, соединенных муфтой. Агрегаты применяются в механизмах гидропривода, питающих линию управления гидроагрегатов и других гидравлических машин.
|
Обозначение насосного агрегата
|
Мощн. эл .дв.. кВт
|
Частота вращения об/мин
|
Насос порш. Р, МПа
|
Насос порш. Q, л/мин
|
Насос пласт. Р, МПа
|
Насос пласт. Q, л/мин
|
Габариты Ф × L, мм
|
Масса, кг
|
|
А50НР4-2,2-0,75
|
2,2
|
750
|
32,0
|
2,5
|
-
|
-
|
350×680
|
90
|
|
А50НС4
|
4,0
|
1500
|
32,0
|
5,5
|
6.3
|
16,0
|
246×645
|
67
|
|
А50НС4/4-40/6.3-1
|
4,0
|
1000
|
32,0
|
3,5
|
6,3
|
25,5
|
300×855
|
100
|
|
А50НР6.3-3-1К
|
3,0
|
1000
|
32,0
|
5,5
|
-
|
-
|
350×830
|
90
|
|
А50НС6,3-4
|
4,0
|
1500
|
32,0
|
8,6
|
6.3
|
17,0
|
300×735
|
75
|
|
А50НС6,3-5,5
|
5,5
|
1500
|
32,0
|
8,6
|
6,3
|
17,0
|
350×795
|
90
|
|
А50НС6,3-7,5
|
7.5
|
1500
|
32,0
|
8,6
|
6,3
|
17,0
|
400×825
|
115
|
|
А50НС6,3/92,5-7,5
|
7,5
|
1500
|
32,0
|
8,6
|
16,0
|
105,6/
12,5
|
350×1100
|
145
|
|
А50НС7,5/3,5-140/8-1
|
7,5
|
1000
|
32,0/32,0
|
7,5/3,5
|
6,3/6,3
|
140,0/
8,0
|
300×375×1175
|
185
|
|
А50НС8/2-5.5
|
5,5
|
1500
|
32,0/32,0
|
5,15/5,15
|
2.5
|
17,5
|
350×825
|
90
|
|
А50НС8/82,5-7.5
|
7,5
|
1500
|
32,0
|
10,3
|
16,0
|
105,6/
12,5
|
350×1125
|
145
|
|
А50НС10-5,5-1
|
5,5
|
1000
|
32,0
|
8,6
|
2.5
|
11,0
|
400×865
|
120
|
|
А50НР14/2-4(П)
|
4,0
|
1500
|
32,0/32,0
|
8,5/8,5
|
-
|
-
|
300×630
|
75
|
|
А50НР16-3-1 (П)
|
3.0
|
1000
|
32,0
|
14,0
|
-
|
-
|
350×730
|
110
|
|
А50НР16-5,5
|
5.5
|
1500
|
32,0
|
22,0
|
-
|
-
|
350×730
|
125
|
|
А50НС16-5,5-1
|
5.5
|
1000
|
32,0
|
14,0
|
2,5
|
11,0
|
400×865
|
160
|
|
А50НС16-7,5
|
7,5
|
1500
|
32,0
|
22,0
|
2.5
|
17,0
|
400×865
|
160
|
|
А50НС16-56-80/16-18,5
|
18,5
|
1500
|
32,0
|
22,0
|
16.0
|
71.4/
105.6
|
400×1185
|
270
|
|
А50НС32-15-1
|
15,0
|
1000
|
32,0
|
29,0
|
2.5
|
11,0
|
400×1090
|
260
|
|
А50НС32-18.5
|
1S.5
|
1500
|
32,0
|
44,0
|
2,5
|
17,0
|
400×1090
|
260
|
|
А50НС32/2-37
|
37,0
|
1500
|
32,0/32,0
|
22,0/22,0
|
5,0
|
17,0
|
500×1190
|
385
|
|
А50НС63-37 (А50НС63/2-37)
|
37,0
|
1500
|
32,0
|
88(44/44)
|
2,5
|
17,0
|
500×1275
|
435
|
|
