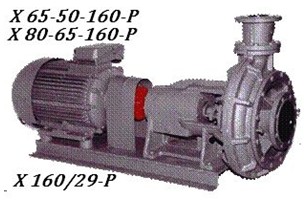

Консольные химические насосы типа Х с проточной частью из резины



Описание:

Агрегаты электронасосные марок Х65-50-160-Р, Х80-65-160-Р и Х160/29д-Р, X2/30-Р (в дальнейшем агрегаты) предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 (для Х160/29д-Р не более 1500 кг/м3, для Х2/30-Р не более 1700 кг/м3) кинематической вязкостью до 30×10-6 м2/с, имеющих твердые включения не более 0,2 мм, объемная концентрация которых не более 0,1 %, с температурой перекачиваемой жидкости от 0 до +70°С.

Уплотнение вала осуществляется двойным сальниковым уплотнением "СД".

Наибольшее избыточное давление на входе в насос - 0,35 МПа (3,5 кгс/см2).

Материал деталей проточной части насоса - чугун СЧ20 и углеродистая сталь с покрытием резиной марки ИРП 51-1632 - "Р".

Климатическое исполнение и категория размещения - "УХЛ4".

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легко воспламеняющихся жидкостей, а также для перекачивания диэлектрических жидкостей с удельным сопротивлением 105 Ом∙м и выше.



Технические характеристики:

Типоразмер насоса

Подача, м3

Напор, м

Рабочая зона по подаче, м3

h

доп, м

Мощн двиг.,

кВт

Габаритные размеры LxBxH, мм

Масса агрег., кг

Dy

всас/

нагн

мм

X 2/30-Р

2

30

1.6...2.7

3,5

3

1015x280x353

126

25/25

X 160/29д-Р

160

29

127...232

4,5

45

1700x402x915

704

150/100

Х65-50-160-Р

25

32

15...35

3,6

11

1005x290x413

159

65/50

Х80-65-160-Р

50

32

35...60

3,8

18,5

1220x350x465

277

80/65

Частота вращения насосов 2900 об/мин (для X 160/29д-Р – 1450 об/мин).

hдоп – допускаемый кавитационный запас.



Таблица коррозионной стойкости:



Наименование перекачиваемой жидкости

Концентрация, % не более

Температура перекачиваемой жидкости, °С,

не более

Серная кислота

60

80

Соляная кислота

32

50

Щелочь любая

15

50

Азотная кислота

70

20

Фосфорная кислота

54

80

Уксусная кислота

20

20

Фтористоводородная кислота

15

80

Кремнефтористоводородная кислота

20

70
